Adafruit KB2040 – RP2040 – Placa de desarrollo CircuitPython STEMMA QT

Disponibilidad:

Agotado


$59,900

Únete a la lista de espera para recibir un correo electrónico cuando este producto esté disponible

Agotado

SKU: ARD0033 Categoría: Etiqueta:
2A-27

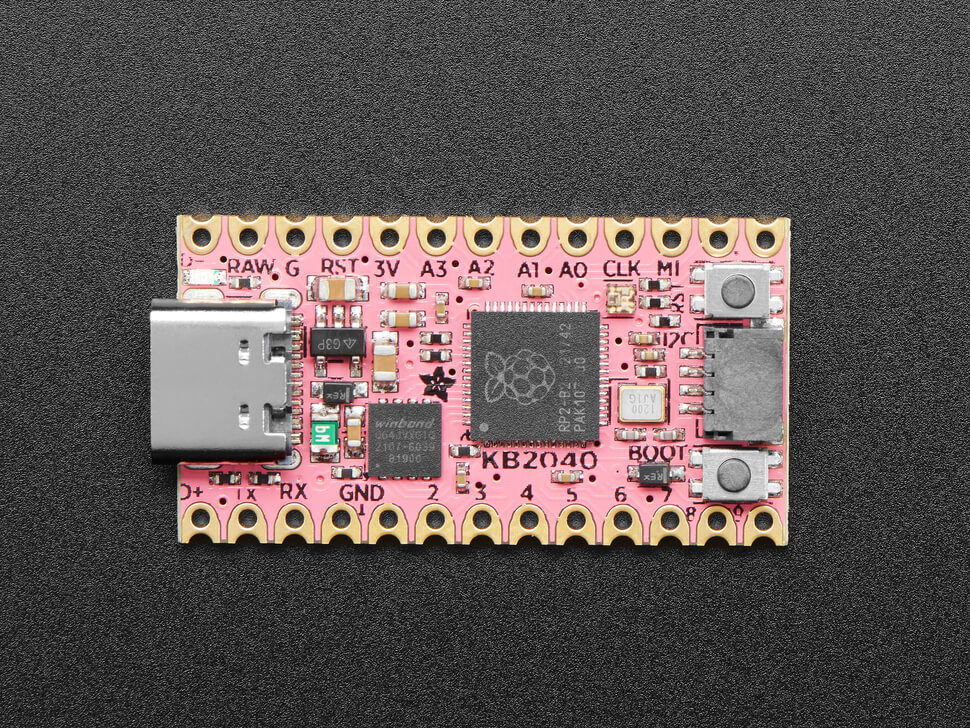

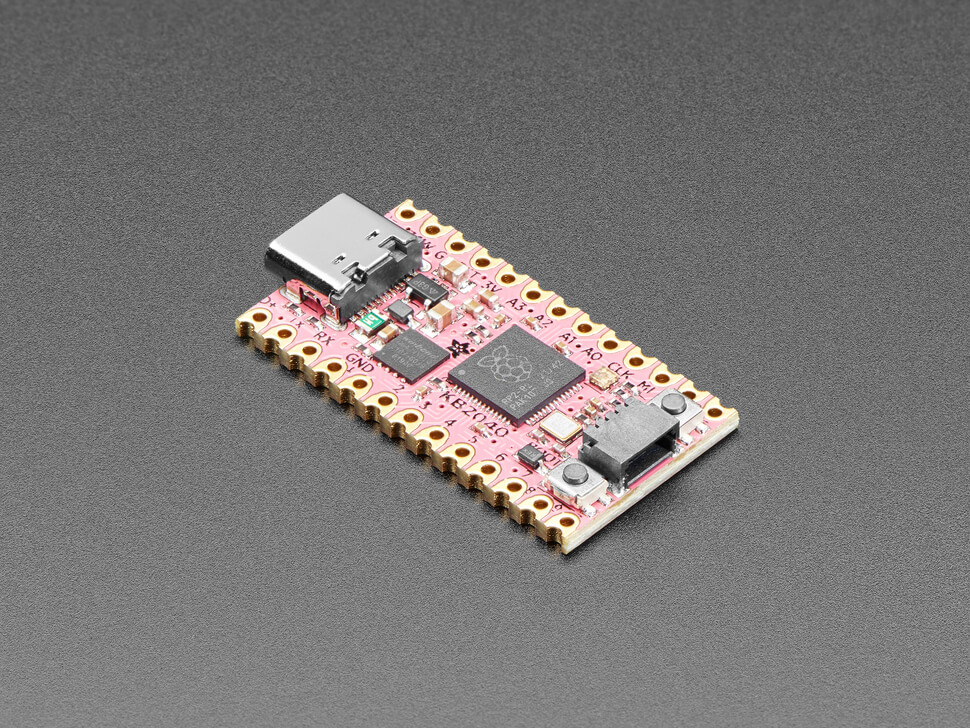

Esta placa es un reemplazo al popular Arduino Pro Micro que implementa el chip RP2040 de Raspberry Pi. Especialmente diseñado para el uso con controladores de teclados que usan el Arduino Pro Micro.

Mezclamos lo que más nos gustó de SparkFun Pro Micro RP2040 (puerto Qwiic / STEMMA QT I2C en el extremo) USB-C (almohadillas y pines almenado para D + y D-) y nuestras placas RP2040 existentes (boot El botón se puede usar para el usuario, flash QSPI de 8 MB, NeoPixel integrado, puente para omitir el diodo / fusible para LED RGB de alta potencia o alojamiento USB). Incluso logramos que todo encajara en un PCB de 2 capas con enrutamiento 7/7.

Con 20 GPIO disponibles (18 en pines castellados, 2 en el puerto STEMMA QT), puede crear fácilmente matrices de hasta 100 teclas o diseños comunes al 65% 5×15. Utilice un cable QT plug-and-play para conectar los dos últimos pines sin tener que desoldar / volver a trabajar.

Características del KB2040:

  • Mismo tamaño y factor de forma que un Pro Micro y pinout casi idéntico (esta placa tiene menos pines analógicos, por ejemplo)

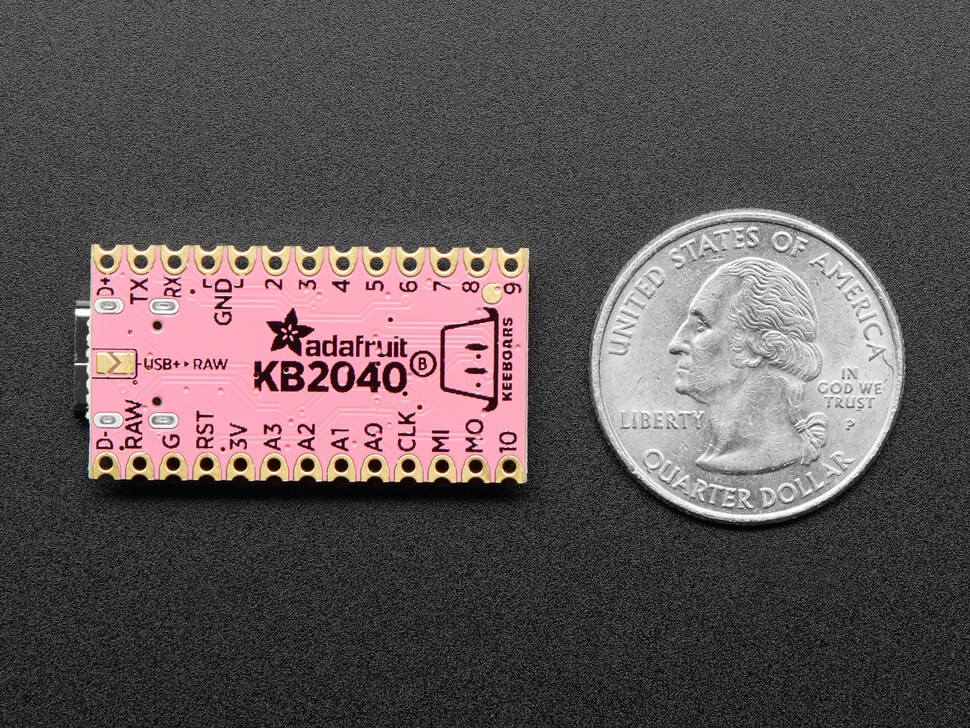

  • Mide 1.3″ x 0.7″ sin pines soldados
  • Chip RP2040 Cortex M0 + de 32 bits de doble núcleo que funciona a 125 MHz con 3.3V lógica y potencia. 264 KB de RAM, sin EEPROM. Cristal de 12 MHz para una sincronización perfecta.
  • Chip SPI FLASH de 8 MB para almacenar archivos y almacenamiento de código CircuitPython / MicroPython.
  • 20 pines GPIO con las siguientes capacidades:
    • 18 GPIO en almohadillas de ruptura. 2 GPIO en el puerto QT al que se puede acceder fácilmente para diseños de teclado de 5×15.
    • Cuatro ADC de 12 bits
    • Dos periféricos I2C, dos SPI y dos UART, etiquetamos uno para la interfaz ‘principal’ en ubicaciones estándar de Pro Micro
    • 16 salidas PWM – para servos, LED, etc.
    • Los 10 GPIO digitales no ADC son consecutivos para una máxima compatibilidad con PIO
  • RGB NeoPixel para una indicación de estado colorida
  • LED de encendido verde clásico
  • Tanto el botón de reinicio como el botón de selección del cargador de arranque para reinicios rápidos. El botón del cargador de arranque también está disponible como un botón de entrada GPIO genérico.

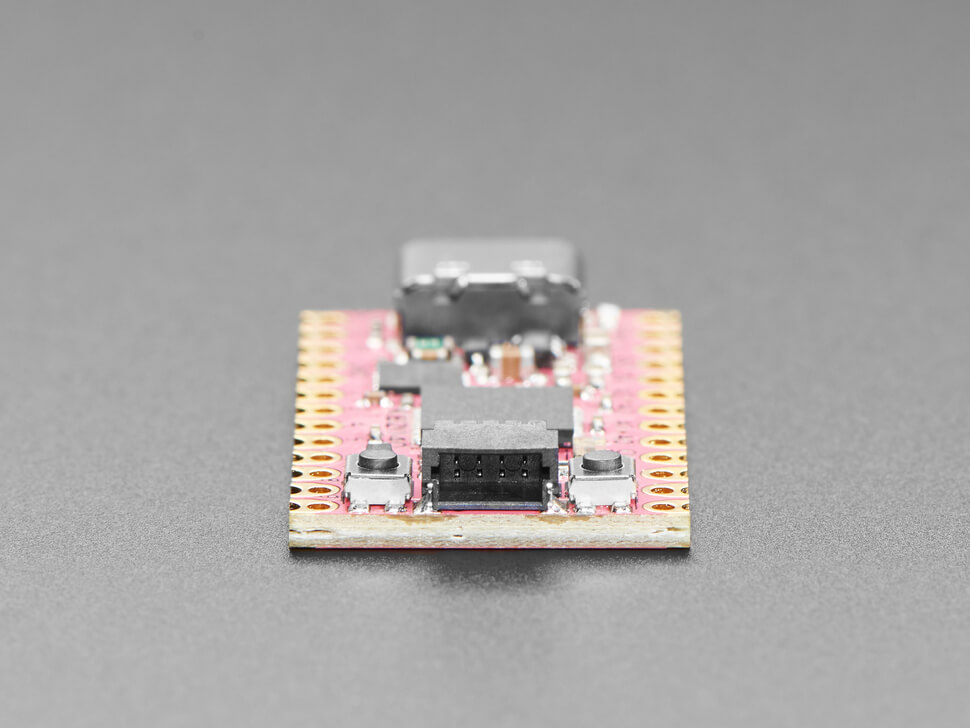

  • El conector STEMMA QT en el extremo es compatible con el conector SparkFun Qwiic I2C y se puede usar para conectar dispositivos I2C, o simplemente como 2 pines GPIO adicionales.
  • Regulador de 3,3 V con salida de corriente máxima de 500 mA
  • Salida RAW, para alimentar NeoPixels u otros dispositivos de 5V. El puente en la parte inferior le permite omitir el fusible de 500 mA, hasta 2 A de los puertos USB.

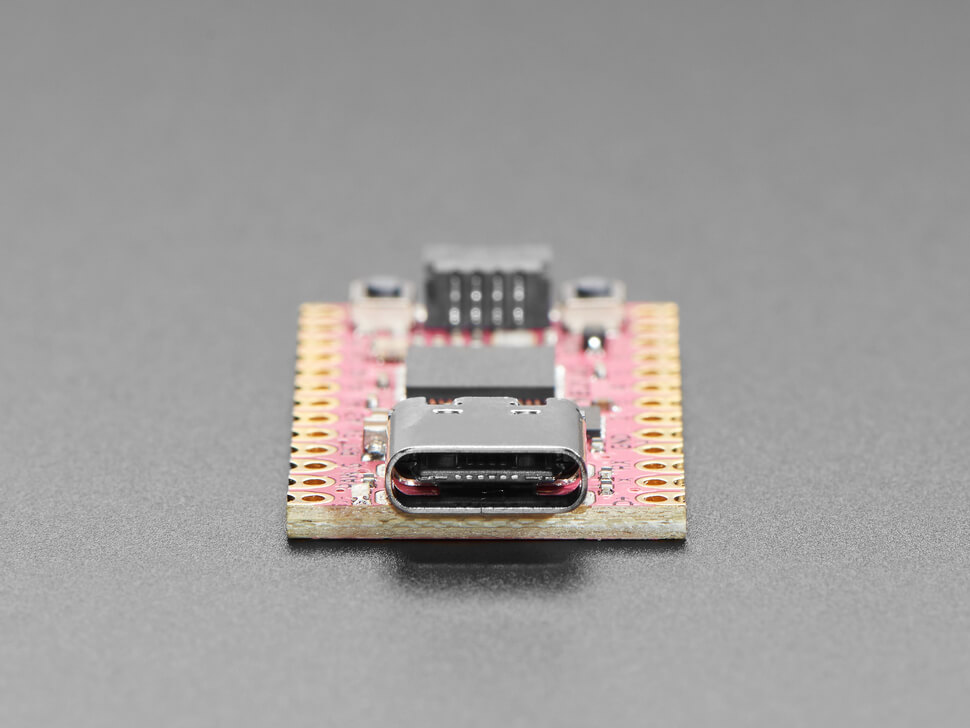

  • El conector USB tipo C le permite acceder al cargador de arranque USB ROM integrado y a la depuración del puerto serie
  • Conexiones D- y D + adicionales para opciones de conexión USB alternativas.

Características Microcontrolador RP2040

  • Doble ARM Cortex-M0 + @ 133MHz
  • SRAM en chip de 264kB en seis bancos independientes
  • Admite hasta 16 MB de memoria Flash fuera del chip a través del bus QSPI dedicado
  • Controlador DMA
  • Barra transversal AHB completamente conectada
  • Periféricos interpoladores y divisores de enteros
  • LDO programable en chip para generar voltaje central
  • 2 PLL en chip para generar relojes de núcleo y USB
  • 30 pines GPIO, 4 de los cuales se pueden utilizar como entradas analógicas
  • Periféricos
  • 2 UART
  • 2 controladores SPI
  • 2 controladores I2C
  • 16 canales PWM
  • Controlador USB 1.1 y PHY, con soporte para host y dispositivo
  • 8 máquinas de estado PIO

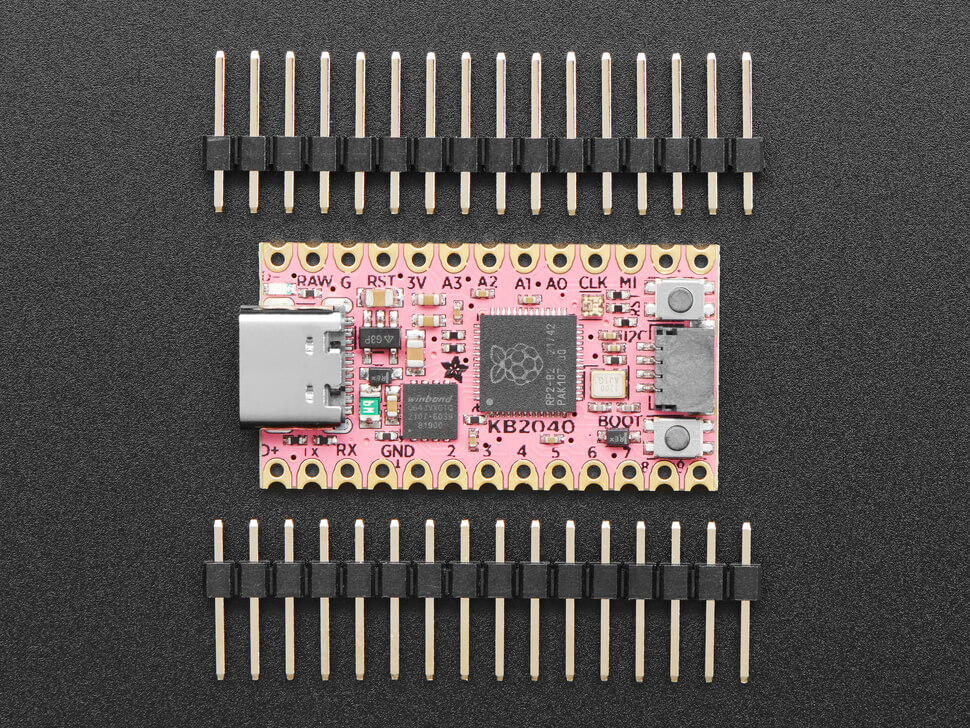

Viene completamente ensamblado y probado, con el cargador de arranque USB UF2. También agregamos unas regletas, para que pueda soldarlo y conectarlo a un protoboard.
