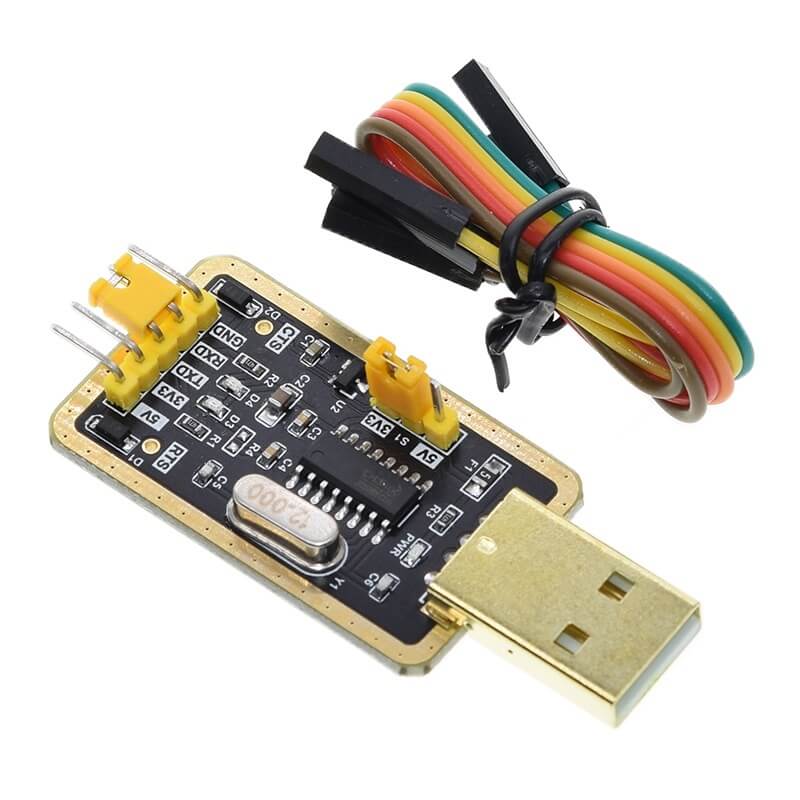

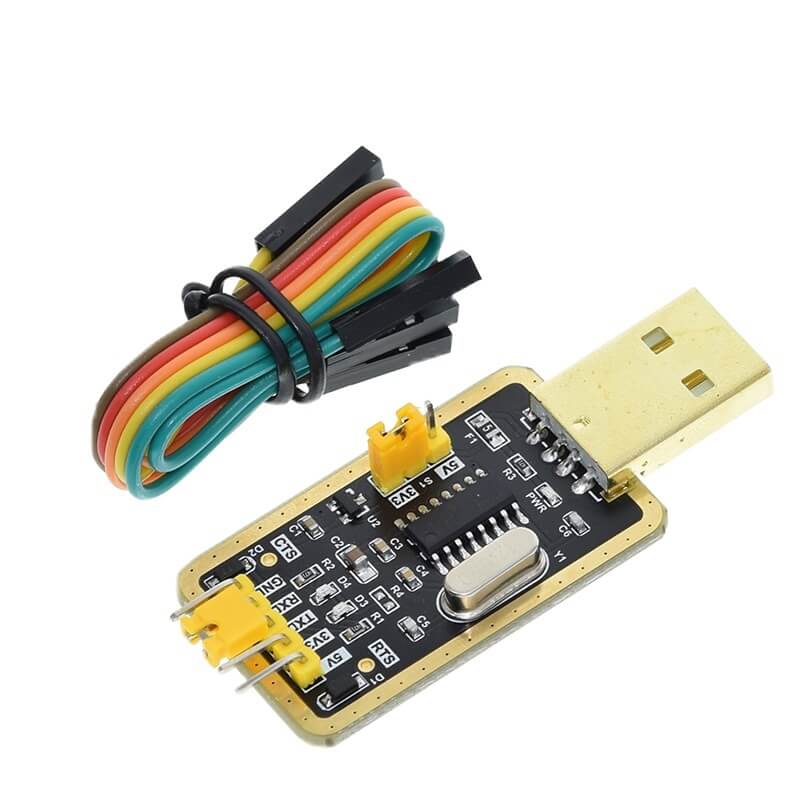

Conversor USB a Serial TTL RS232 CH340G con cables

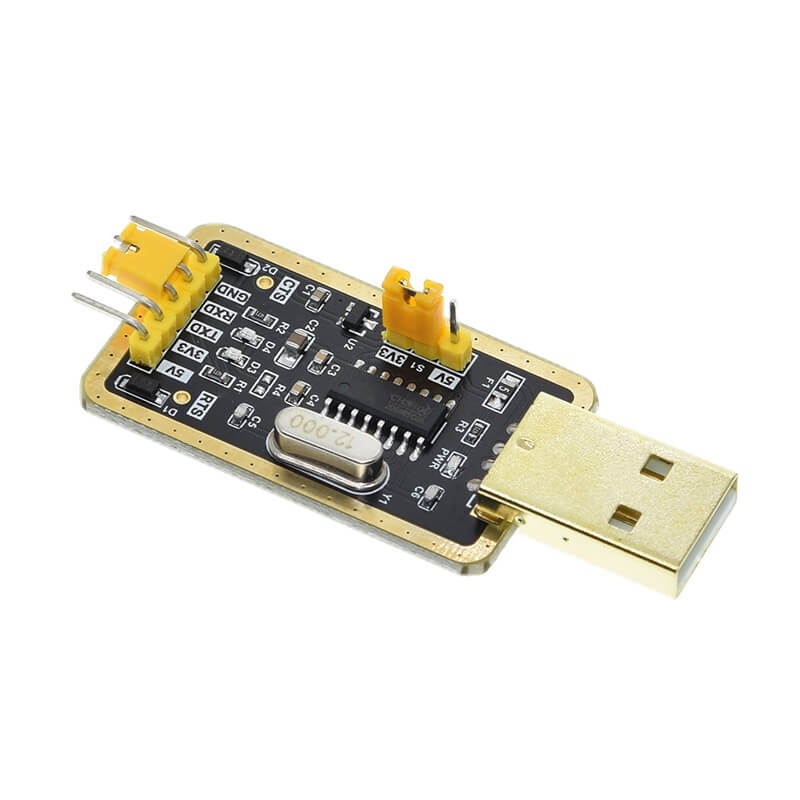

El módulo conversor USB a TTL CH340G es un adaptador compacto y versátil diseñado para establecer comunicación entre dispositivos USB y microcontroladores que utilizan comunicación serial TTL. Equipado con el chip original CH340G, este conversor es una excelente alternativa económica a los chips PL2303 y FTDI, ofreciendo compatibilidad total con Arduino, Raspberry Pi, AVR, PIC, 8051 y otros sistemas embebidos.

Este módulo facilita tareas de programación, depuración y transferencia de datos entre computadoras y microcontroladores. Su diseño incluye indicadores LED para monitorear el estado de alimentación, transmisión (TX) y recepción (RX) de datos, proporcionando una interfaz visual intuitiva del funcionamiento del dispositivo.

Características Principales

Especificaciones

• Chip principal: CH340G original
• Interfaz: USB 2.0/3.0 a TTL UART
• Voltaje de operación: 3.3V a 5V (seleccionable mediante jumper)
• Corriente de operación: 12mA hasta 200mA

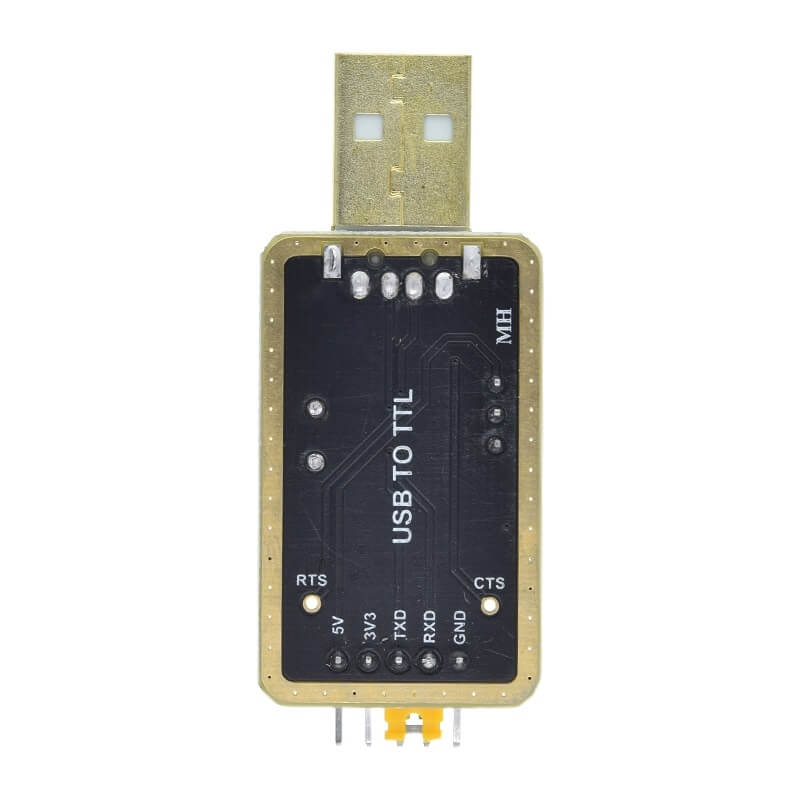

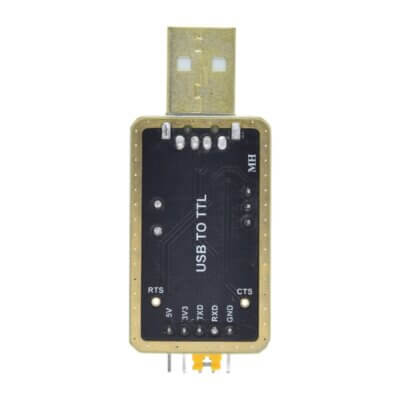

• Pines de conexión: 6 pines (TX, RX, GND, VCC, DTR, CTS)
• Voltaje dual: Conmutación entre 3.3V y 5V mediante jumper o interruptor

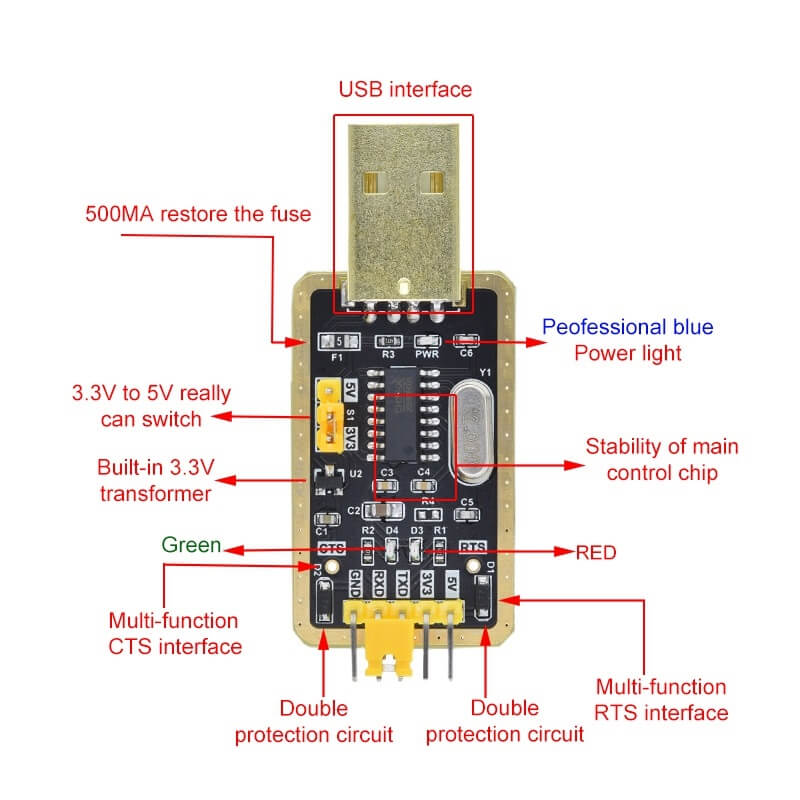

• Protección integrada: Fusible rearmable de 500mA y circuito de doble protección
• Indicadores LED: LED azul de encendido, LED verde de recepción de datos y LED rojo de transmisión
• Regulador incorporado: LDO de 3.3V con capacidad de 120mA
• Conectores adicionales: Ubicaciones reservadas para RTS y CTS

Compatibilidad

• Sistemas operativos: Windows 98/ME/2000/XP/Vista/7/8/10 (32 y 64 bits), Mac OS, Linux
• Microcontroladores: Arduino, Raspberry Pi, AVR, PIC, 8051, STC y otros
• Estándares USB: USB 1.1, USB 2.0 y USB 3.0

Aplicaciones

• Programación de microcontroladores Arduino y compatibles
• Depuración y monitoreo serial de proyectos embebidos
• Actualización de firmware en dispositivos electrónicos
• Comunicación con módulos GPS, routers y otros dispositivos seriales
• Proyectos de automatización y control industrial
• Desarrollo y prototipado de sistemas embebidos

Contenido del Paquete

• 1x Módulo Conversor USB a TTL CH340G
• Jumper para selección de voltaje

Notas de Instalación

Importante: Es necesario instalar los drivers CH340G en el sistema operativo antes del primer uso. Los drivers están disponibles gratuitamente y son compatibles con la mayoría de sistemas operativos modernos. Una vez instalados, el módulo aparecerá como un puerto COM serial estándar, facilitando su uso con entornos de desarrollo como Arduino IDE y programas de terminal.

Para el correcto funcionamiento, asegúrese de conectar el pin VCC a 3.3V o 5V según los requerimientos de su proyecto. La selección incorrecta de voltaje puede dañar los dispositivos conectados.
