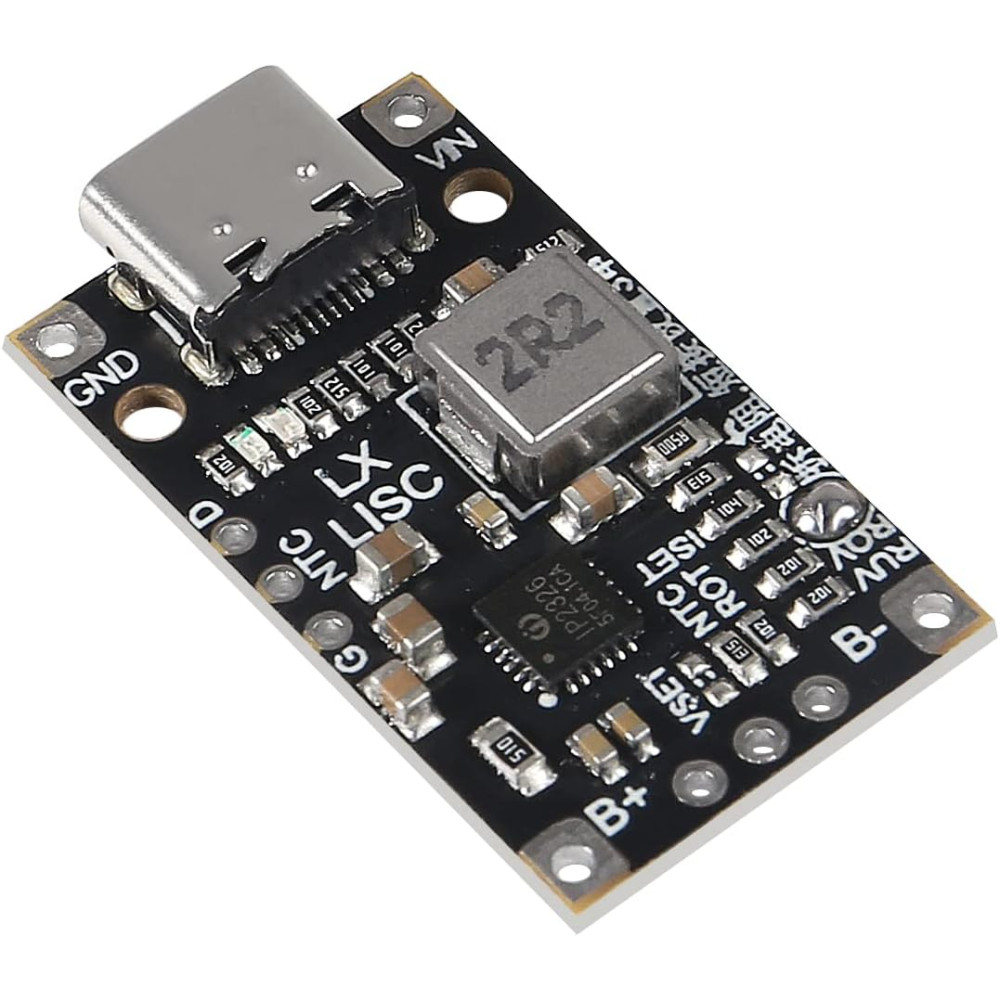

Módulo de Carga BMS Type-C USB 2S/3S 15W para Baterías de Litio IP2326

Este módulo de carga BMS (Battery Management System) es una solución completa y versátil para cargar baterías de litio de 2 o 3 celdas en serie. Diseñado con tecnología avanzada y puerto Type-C, ofrece carga rápida inteligente con función de equilibrado automático para maximizar la vida útil de las baterías.

Características

Compatibilidad de Baterías

• Soporta configuraciones de 2S (8.4V) y 3S (12.6V) de baterías de litio 3.7V
• Función de equilibrado integrada para mantener las celdas balanceadas
• Configuración por defecto para 2 celdas, fácilmente ajustable a 3 celdas mediante puente

Sistema de Carga Inteligente

• Puerto Type-C con soporte para carga rápida QC (Quick Charge)
• Ajuste automático del voltaje de carga para mejorar la eficiencia
• Corriente de carga ajustable: 0.5A a 1.5A máximo
• Voltaje de corte configurable (por defecto 4.2V por celda)

Funciones de Protección

• Sistema BMS integrado con múltiples protecciones
• Soporte para termistor NTC opcional (100K, B=4100)
• Timeout de envío configurable (4h, 12h, 24h o sin límite)
• Indicadores LED para monitoreo del estado

Conectividad Dual

• Entrada Type-C para carga rápida
• Terminales de soldadura para conexión directa
• Función boost cuando el voltaje de entrada es menor al de la batería

Especificaciones Técnicas

Parámetros Eléctricos

• Potencia máxima: 15W
• Voltaje de entrada: 5V (Type-C)
• Voltaje de salida: 8.4V (2S) / 12.6V (3S)
• Corriente de carga: 0.5A – 1.5A (ajustable)
• Temperatura de operación: -40°C a +85°C

Dimensiones Físicas

• Tamaño: 50mm x 23mm x 12mm (aproximado)
• Peso: Ultraliviano para aplicaciones portátiles
• Diseño compacto ideal para proyectos de electrónica

Indicadores LED

Sistema de Monitoreo Visual

• Luz roja: Encendida permanentemente (módulo energizado)
• Luz azul encendida: Proceso de carga activo
• Luz azul apagada: Carga completa
• Luz azul parpadeante: Detección de anomalía

Configuración y Ajustes

Ajuste de Corriente

• Resistencia por defecto: 100K (0.9A) y 180K (0.5A)
• Fórmula de cálculo: Corriente = 90000/Valor de resistencia
• Resistencias intercambiables según requerimientos

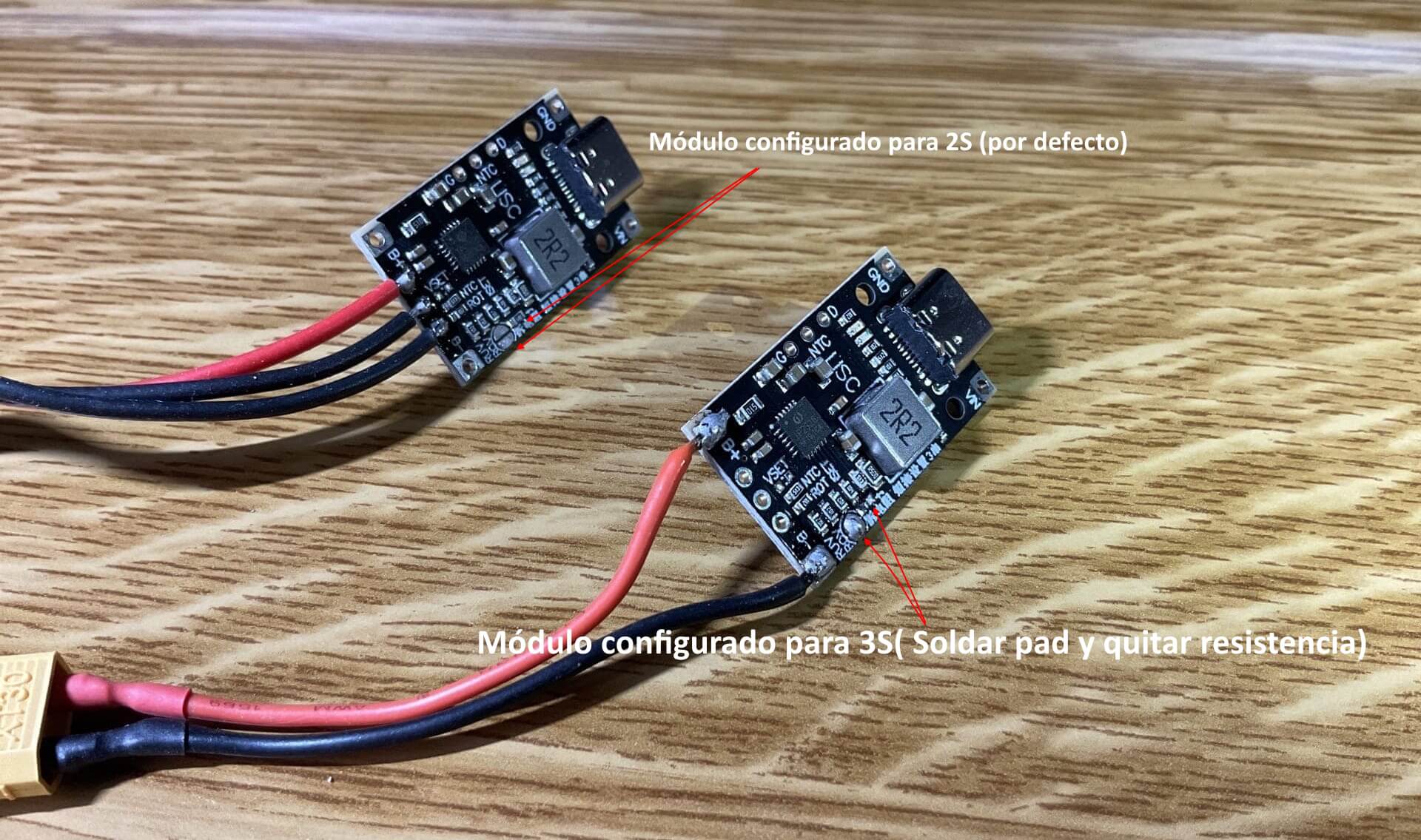

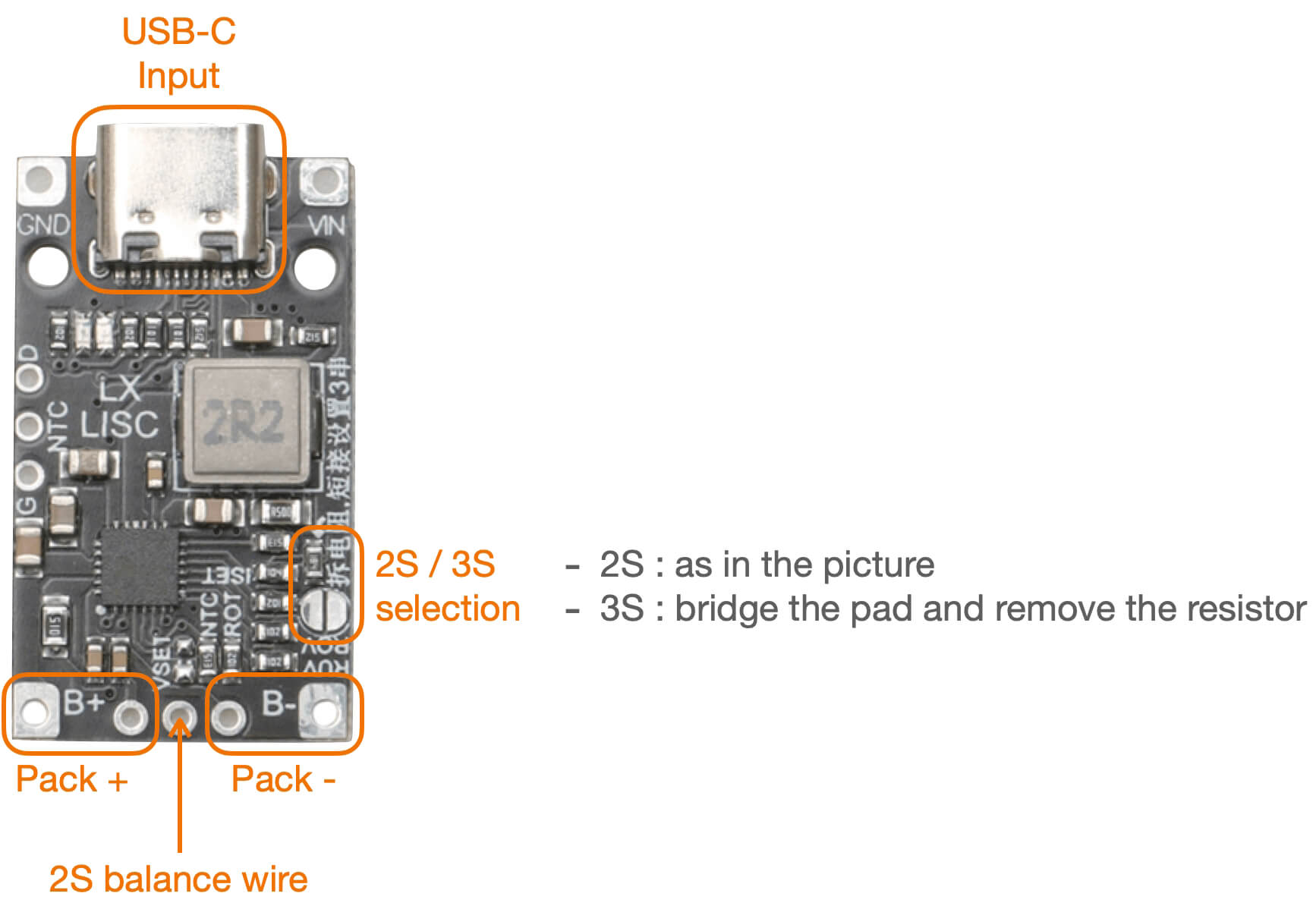

Configuración de Celdas

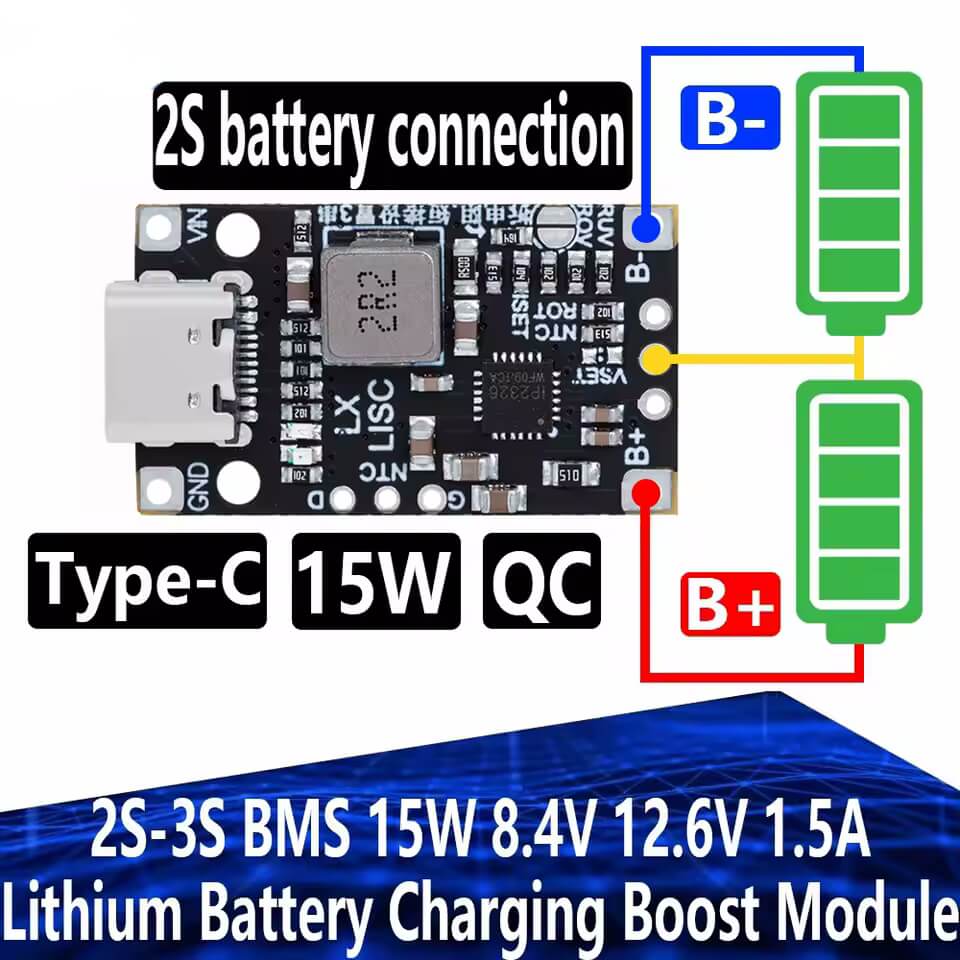

• Por defecto: 2S (2 celdas en serie)

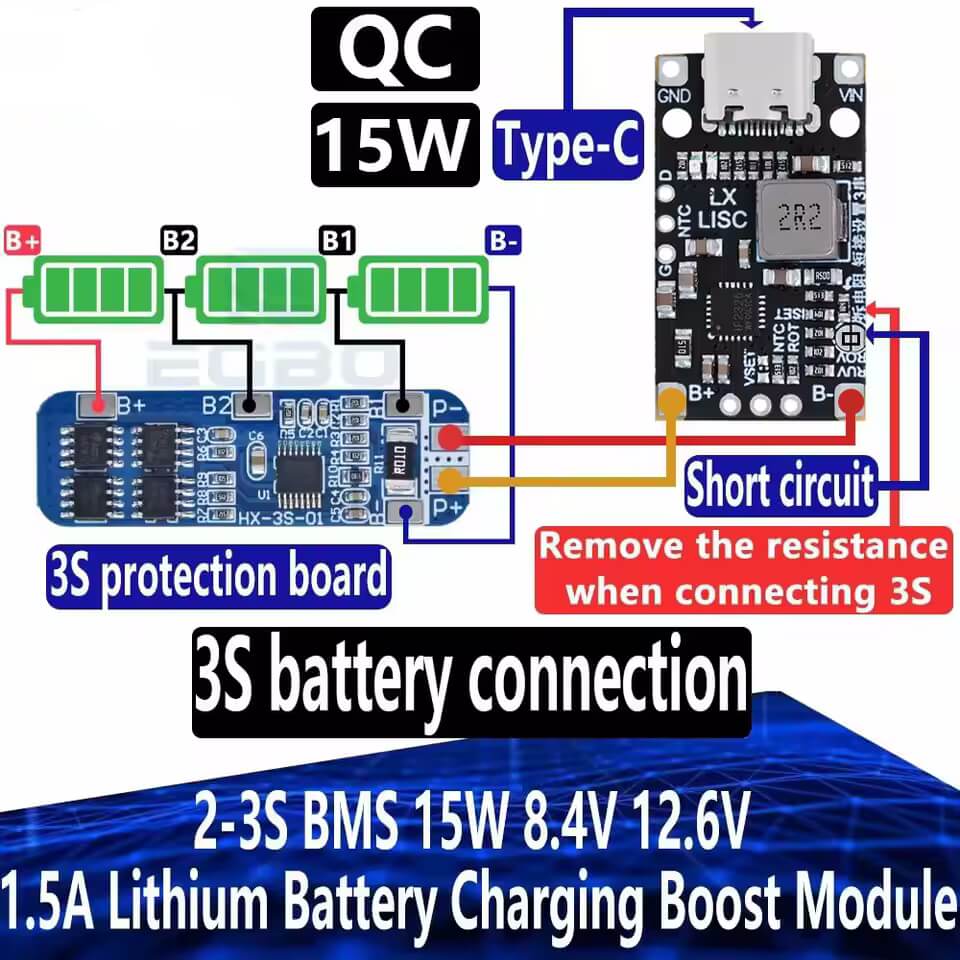

• Para 3S: Realizar puente en contacto designado y remover resistencia lateral

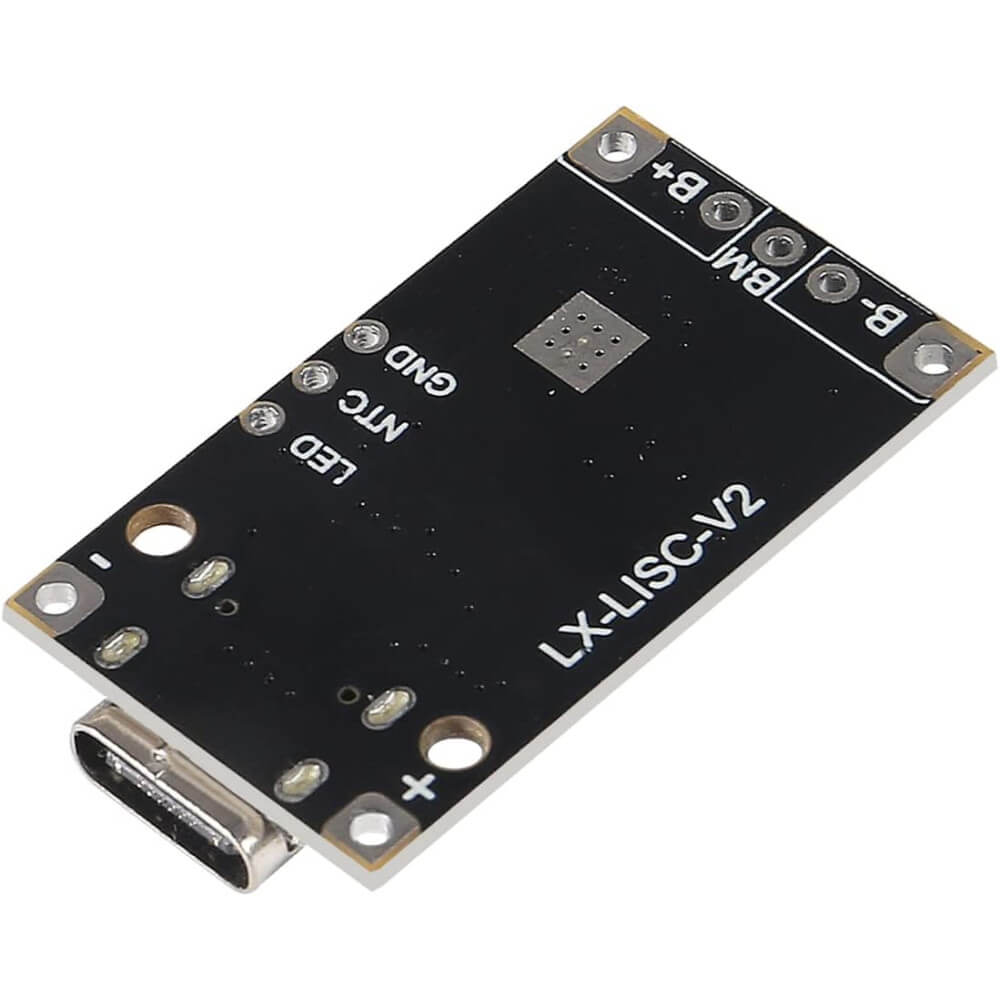

• Pin BM para conexión entre celdas (función de equilibrado)

Aplicaciones Recomendadas

• Carga de baterías para drones y vehículos RC
• Sistemas de respaldo de energía portátiles
• Proyectos de electrónica DIY
• Bancos de energía personalizados
• Sistemas de iluminación LED portátiles
