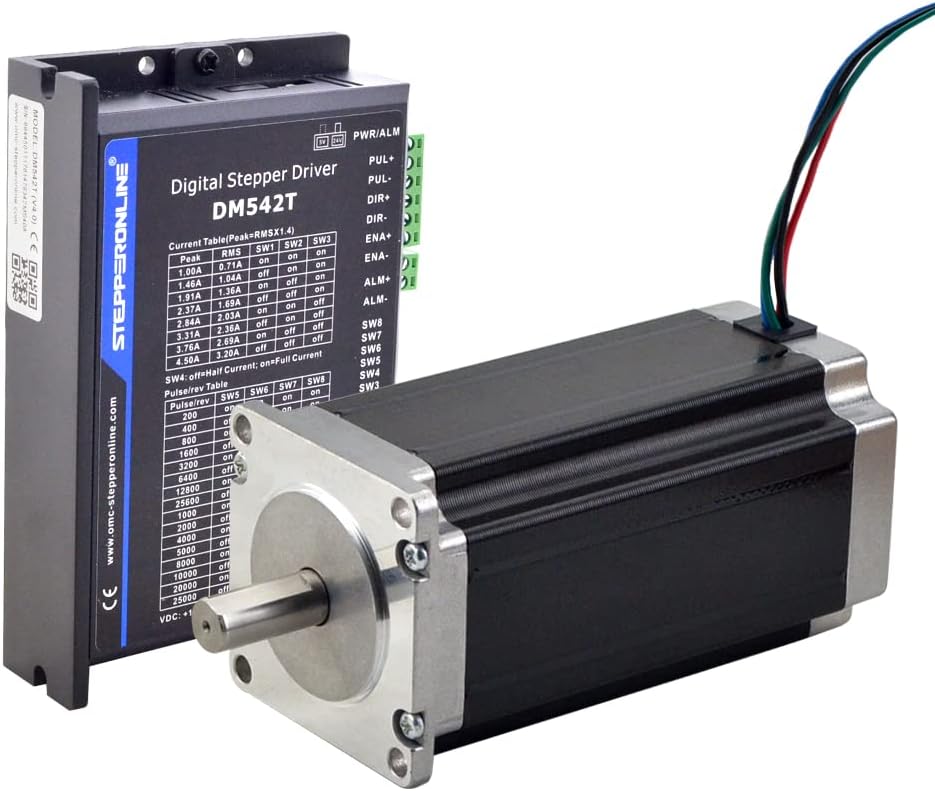

Motor Paso A Paso Nema 23 425 oz.in (3Nm) + Driver DM542T 4.5A 18-50VDC

Estos motores paso a paso son geniales para proyectos que requieran de movimiento. También son ideales para máquinas como CNC y routers.

Este motor paso a paso bipolar Nema 23 es el más popular, con el ángulo del paso de 1.8 ° (200 pasos / revolución). Cada fase toma 4.2A, lo que permite un par de retención de 3.0Nm (425oz.in).

Este kit CNC incluye:

• 1 x DM542T: Digital Stepper Drive 1.0-4.2A 20-50VDC para Nema 17, 23, 24 Stepper Motor
• 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x114mm 4 Cables Motor Paso a Paso CNC

Especificación del motor

Características eléctricas

Especificaciones físicas

Conexión

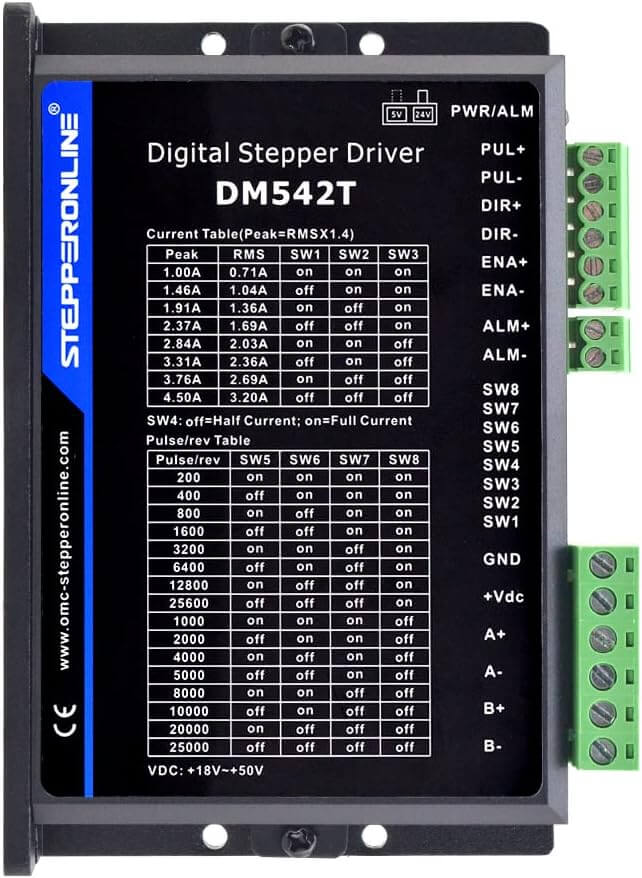

Especificaciones del controlador

• Tensión de entrada 20-50VDC
• Anti-Resonance proporciona un par óptimo y anula la inestabilidad de rango medio
• Auto-identificación del motor y auto-configuración de parámetros al encender, ofrece respuestas óptimas con diferentes motores
• Multi-Stepping permite que una entrada de paso de baja resolución produzca una salida de micro-paso más alta, por lo que ofrece un movimiento del motor más suave
• 15 resoluciones de micro-paso seleccionables incluyendo 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Arranque suave sin “salto” al encender
• 8 picos de corriente seleccionables incluyendo 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A 00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
• Frecuencia de entrada de impulsos de hasta 200KHz, compatible con TTL y entrada aislada ópticamente
• Reducción automática de la corriente en vacío
• Adecuado para motores de 2 y 4 fases
• Admite el modo PUL/DIR
• Protecciones contra sobretensión y sobrecorriente

Mas información:

• Full Datasheet (Hoja de datos técnica): 23HS45-4204S.pdf
• Torque Curve (Curva de Torque): 23HS45-4204S Torque Curve.pdf
• Full Datasheet Driver DM542T (Hoja de datos técnica)

Asegúrese de que el motor se conecte a un controlador de corriente constante o driver antes de probar el motor. Conectar el motor directamente a una fuente de alimentación destruirá el motor.
