Utilizar un sistema de identificación biométrico de huella digital ya no será un problema con la ayuda de este magnífico modulo. Su fácil uso y buen desempeño hacen de este dispositivo el mejor sensor de huellas para proyectos con microcontroladores.

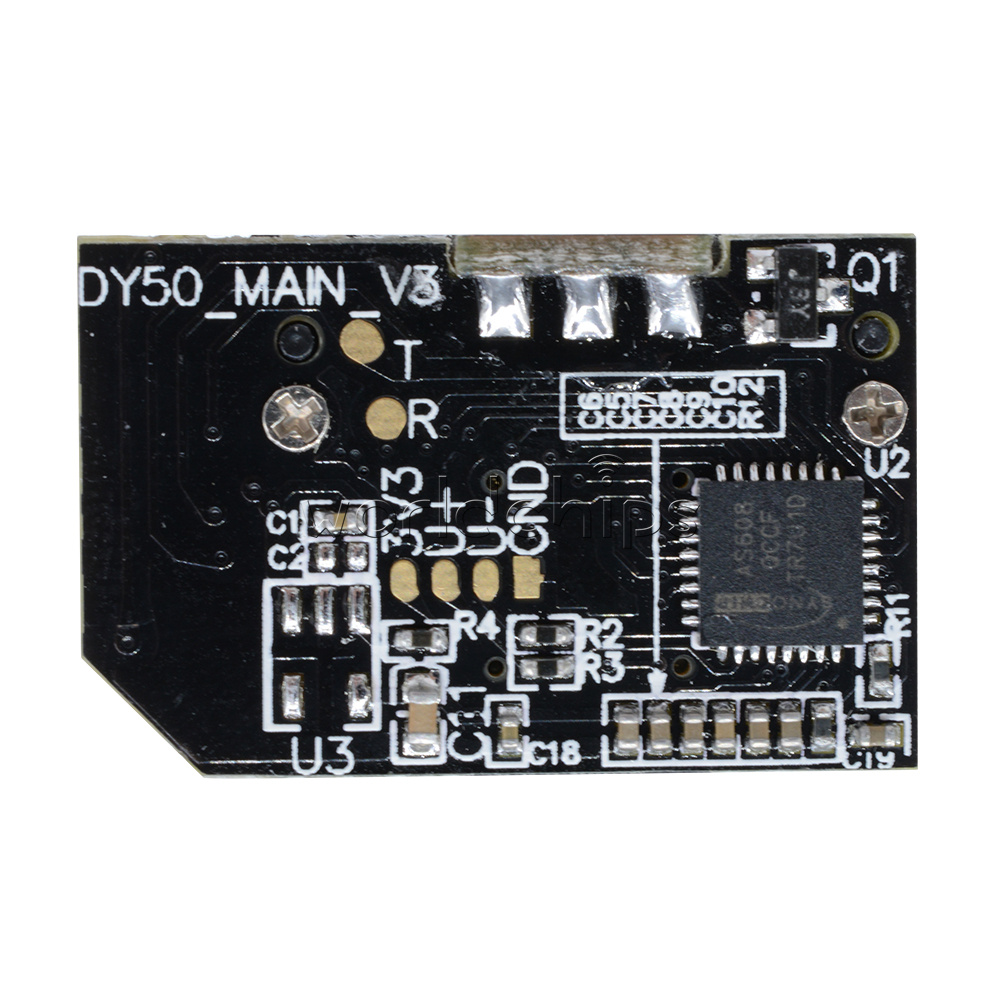

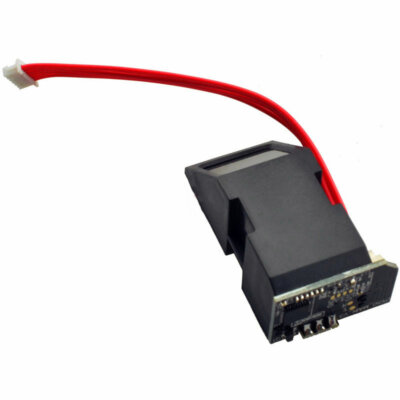

El dispositivo integra un sensor óptico, un procesador de alta velocidad AS608, algoritmos de alto desempeño para la identificación/verificación de huellas y memoria flash para almacenamiento de usuarios.

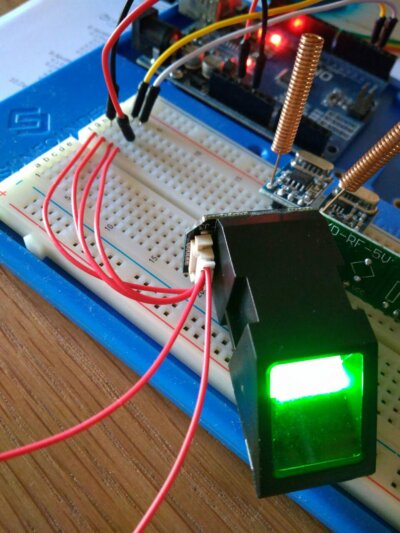

Su funcionamiento es muy sencillo, solo ese necesario conectarlo a un microcontrolador mediante el puerto serial TTL, luego se puede solicitar la captura de huellas, búsqueda, detección, etc. Todo el procesamiento de captura/verificación/búsqueda es realizado por el DSP y responde con comandos sencillos de interpretar.
Se pueden almacenar hasta 300 huellas en la memoria flash del dispositivo (más que el sensor común de solo 162). El sensor óptico incluye un led rojo que se ilumina al momento de tomar una muestra, de esa forma podremos saber cuándo el sensor está trabajando.
Utilizado en aplicaciones como: control de acceso, cerraduras electrónicas, control de asistencia, autenticación en finanzas, maquinaria industrial, equipos POS.
Características
- Modelo: JM-101
- Procesador: AS608
- Voltaje de operación: 3.3V DC
- Consumo corriente: 50-120mA
- Dimensiones de ventana: 14*18mm
- Peso de archivo de huella: 256 bytes
- Peso de archivo de plantilla: 512 bytes
- Cantidad de huellas almacenadas: 300
- Taza de falso positivo (FAR): <0.001% (Nivel de Seguridad:3)
- Taza de rechazo erroneo (FRR): <1.0% (Nivel de seguridad:3)
- Interface: UART TTL
- Baudrate: 9600, 19200, 28800, 38400, 57600 (por defecto 57600)
- Temperatura de funcionamiento> -10° hasta 40°C
- Humedad Relativa: 20% hasta 85% RH
- Dimensiones: 45*20*23.5 mm

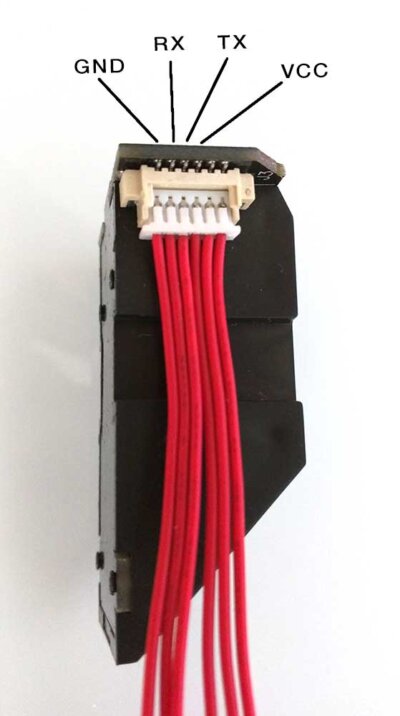

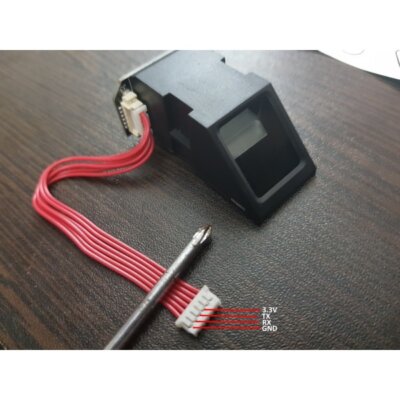

Pinout
- Cable Rojo: VCC
- Cable Amarillo: TX
- Cable Blanco: RX
- Cable Negro: GND
- Cable Azul: VA
- Cable Verde: TOUCH
Más información
| Peso | 14 g |
|---|---|
| Dimensiones | 1.9 × 2 × 4.5 cm |
