VL53L3CX – Sensor de Distancia Tiempo de Vuelo (ToF) 10-5000mm

El VL53L3CX es un sensor de distancia láser de tiempo de vuelo (ToF) de última generación de STMicroelectronics que incorpora la tercera generación de la tecnología patentada FlightSense. Este módulo compacto combina un sensor de proximidad de alto rendimiento con capacidades de medición de distancia de múltiples objetivos y corrección automática de manchas.

A diferencia de los sensores IR convencionales que utilizan la intensidad de la luz reflejada, el VL53L3CX mide con precisión el tiempo que tardan los pulsos de luz láser infrarroja en alcanzar los objetos y reflejarse de vuelta al detector. Este enfoque garantiza mediciones de distancia absolutas independientes de las condiciones de iluminación ambiental y las características del objetivo como color, forma, textura y reflectividad.

Características

Rendimiento de Medición

• Rango de detección: hasta 5 metros (500 cm) en condiciones favorables
• Distancia mínima de medición: 10 mm
• Resolución: 1 mm
• Campo de visión típico: 25°
• Detección de múltiples objetivos simultáneos
• Excelente linealidad en distancias cortas

Especificaciones Técnicas

• Emisor: Láser VCSEL invisible de 940 nm Clase 1 (seguro para los ojos)
• Detector: Matriz SPAD (diodo de avalancha de fotón único)
• Interfaz de comunicación: I²C (hasta 1 MHz)
• Voltaje de operación: 2.6V a 5.5V
• Consumo típico: 20 mA (modo activo)
• Modo ultra bajo consumo: menos de 100 μA

Funciones Avanzadas

• Detección Multi-Objetivo: Capacidad única de detectar y medir distancias a múltiples objetos dentro del campo de visión simultáneamente, con comprensión de profundidad.
• Inmunidad a Interferencias: Algoritmos patentados que proporcionan inmunidad a la diafonía del vidrio de cubierta más allá de 80 cm y compensación dinámica de manchas de huellas dactilares.
• Modo de Ultra Bajo Consumo: Funciona como detector de proximidad básico con consumo reducido de corriente, ideal para aplicaciones alimentadas por batería.

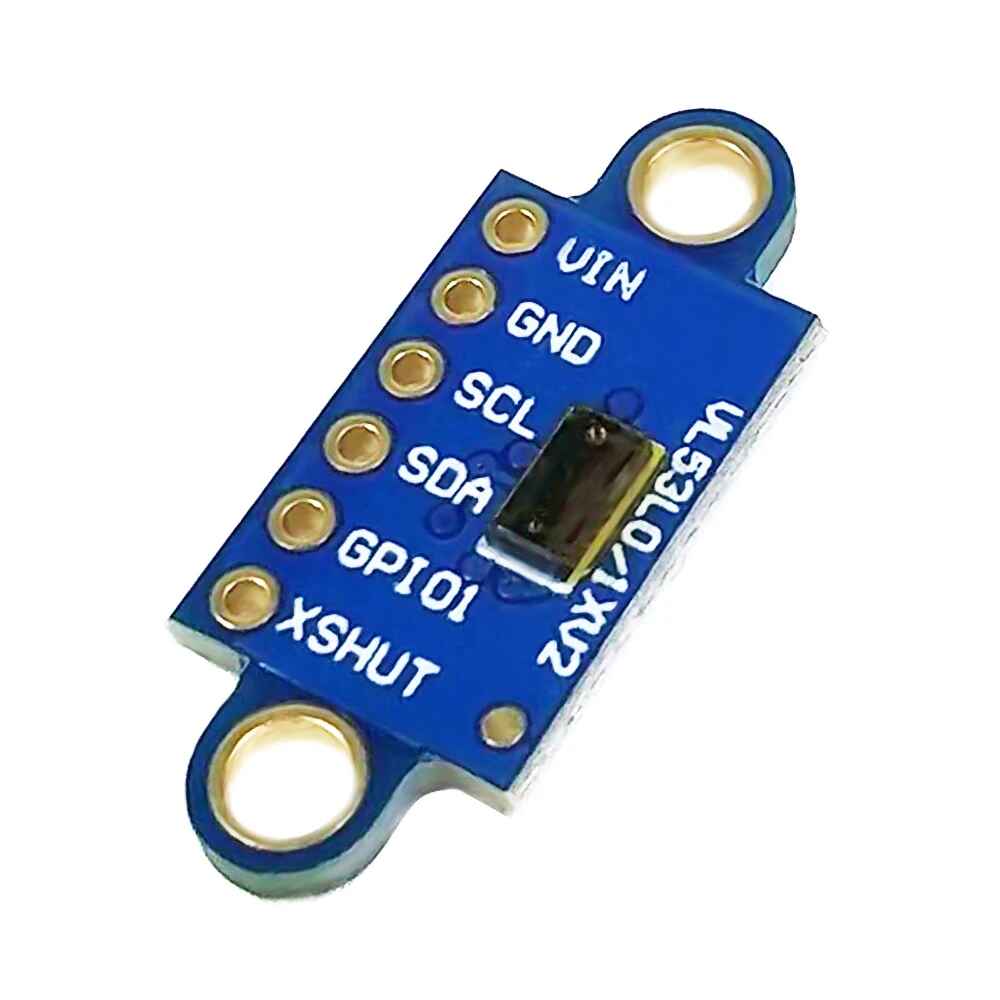

Conectividad y Pines

• VIN: Alimentación principal (2.6V – 5.5V)
• VDD: Salida regulada de 2.8V (hasta 100 mA disponibles)
• GND: Tierra
• SDA/SCL: Líneas I²C con cambio de nivel automático
• XSHUT: Entrada de apagado (activa en bajo)
• GPIO1: Salida de interrupción programable

Aplicaciones

• Robótica y navegación autónoma
• Sistemas de iluminación inteligente
• Detección de presencia y proximidad
• Automatización industrial
• Dispositivos IoT
• Sistemas de seguridad
• Medición de nivel de líquidos

Notas Importantes

• Compatibilidad con Microcontroladores: Este sensor no es recomendado para uso con microcontroladores de 8 bits debido a sus altos requerimientos de memoria RAM y espacio de código. Se recomienda para sistemas de 32 bits como STM32, ESP32, o similares.
• Software: STMicroelectronics proporciona APIs completas en C y Linux para el control del sensor. Librería de arduino disponible.
• Instalación: El producto puede incluir un protector sobre el sensor IC que debe ser removido antes del uso para un rendimiento óptimo.

Mas información

• Hoja de datos (Datasheet)
