VL53L1X – Sensor de Distancia Tiempo de Vuelo 30mm a 4000mm

El VL53L1X es un sensor de distancia de tiempo de vuelo (ToF) de última generación que utiliza tecnología láser para mediciones precisas y rápidas de hasta 4 metros de distancia. Este sensor compacto integra un láser VCSEL invisible de 940 nm clase 1 (seguro para los ojos) y un arreglo de detectores SPAD (diodos de avalancha de fotón único) con lente integrada.

A diferencia de los sensores infrarrojos convencionales que estiman la distancia basándose en la intensidad de luz reflejada, el VL53L1X utiliza la tecnología FlightSense de ST para medir con precisión el tiempo que tardan los pulsos de luz láser en alcanzar el objeto y regresar al detector. Este enfoque garantiza mediciones absolutas de distancia independientemente de las condiciones de iluminación ambiental y las características del objetivo como color, forma, textura y reflectividad.

Características

• Tecnología Avanzada: Utiliza el principio Time-of-Flight (ToF) con emisión láser invisible para medir distancias mediante el cálculo del tiempo que tarda la luz en reflejarse en el objeto y regresar al sensor.
• Amplio Rango de Medición: Detecta objetos desde 5cm hasta 310cm en condiciones estándar, y puede alcanzar hasta 400cm con superficies de reflexión óptimas.
• Compatibilidad Universal: Incorpora convertidor de nivel integrado que permite su uso tanto con microcontroladores de 3.3V como de 5V, incluyendo Arduino, Raspberry Pi, ESP32 y otros sistemas embebidos.

Especificaciones Técnicas

• Voltaje de Alimentación: 3.3V – 5V DC
• Voltaje de Señal: 3.3V – 5V
• Distancia de Detección: 5-310cm (estándar) / 50-400cm (reflexión óptima)
• Protocolo de Comunicación: I2C
• Dimensiones del PCB: 25 x 10.7mm
• Orificios de Montaje: 2 agujeros de 3mm
• Emisor: láser invisible de 940 nm (Class1)
• Matriz receptora SPAD (diodo de avalancha de fotón único) con lente integrada
• Sensor de rango FlightSense ™ para un rango de larga distancia rápido y preciso
• Medida de distancia de hasta 400 cm
• Frecuencia de rango de hasta 50 Hz
• Campo de visión completo (FoV) típico: 27 °
• Tamaño de región de interés programable (ROI) en la matriz receptora, lo que permite reducir el FoV del sensor
• Posición de ROI programable en la matriz receptora, que proporciona control de operación multizona desde el host
• Se puede ocultar detrás de muchos materiales de ventana de cobertura.
• Interfaz I²C (hasta 400 kHz)
• Parar e interrumpir pines
• Dirección I2C predeterminada 0x29 (se puede cambiar en el software usando el pin de apagado para deshabilitar otros sensores en el mismo bus)

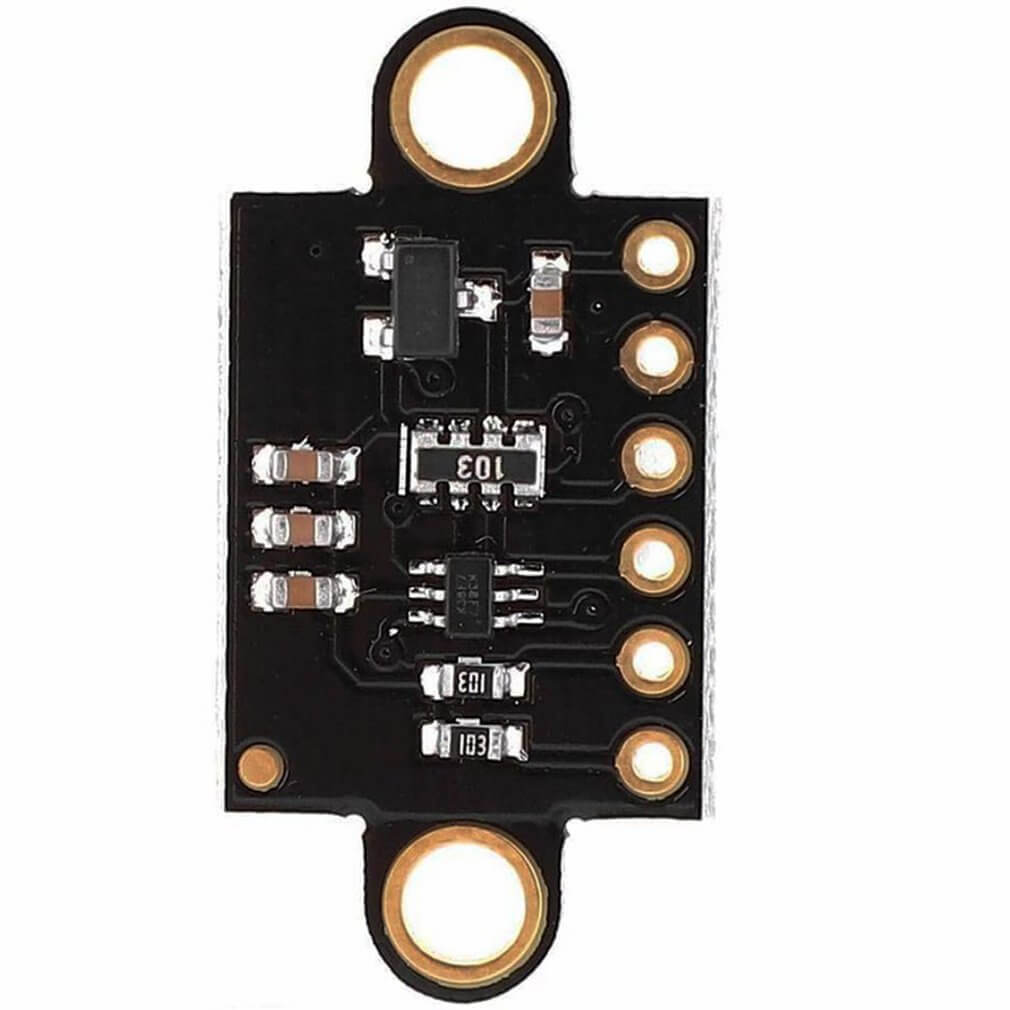

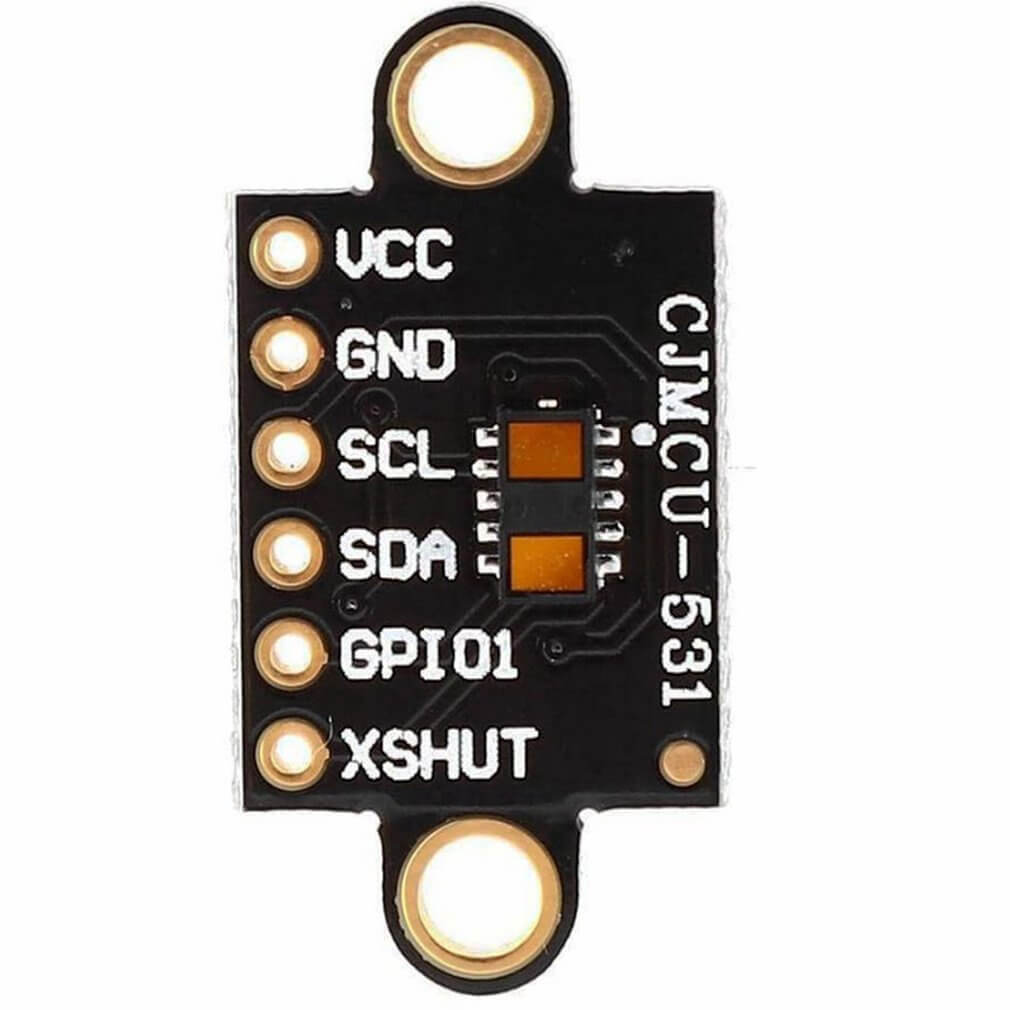

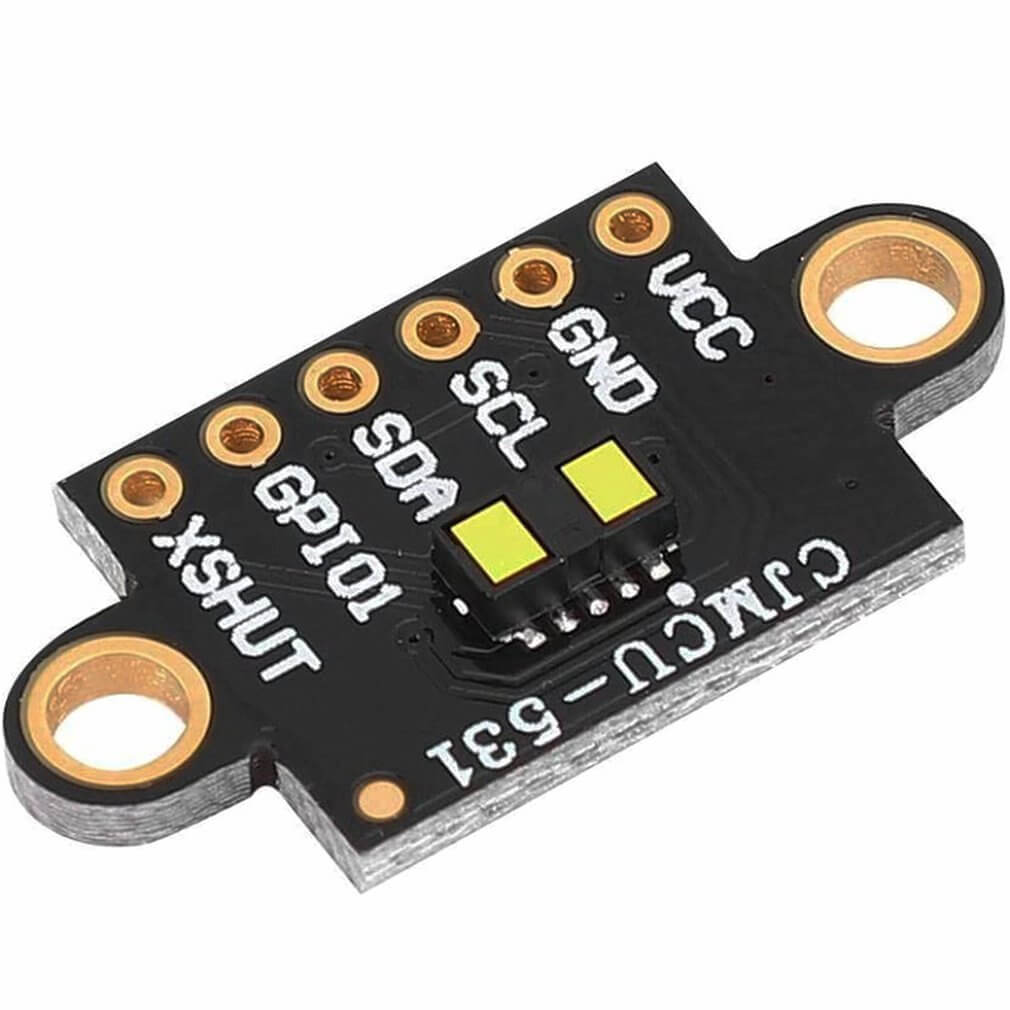

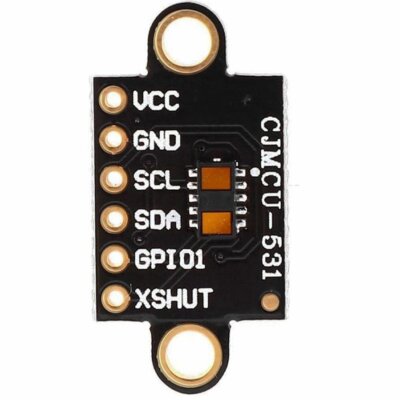

Distribución de Pines

• VIN: Entrada de voltaje 3.3-5V DC
• GND: Tierra/negativo
• SCL: Señal de reloj I2C
• SDA: Señal de datos I2C
• XSHUT: Control de apagado (consultar datasheet)
• GPIO1: Salida de interrupción programable

Ventajas del Producto

• Precisión Superior: A diferencia de los sensores ultrasónicos tradicionales, el VL53L1X no se ve afectado por el color, textura o transparencia del objeto, ofreciendo mediciones consistentes y precisas.
• Diseño Compacto: Su reducido tamaño lo hace perfecto para aplicaciones donde el espacio es limitado, sin comprometer el rendimiento.
• Fácil Integración: La comunicación I2C simplifica la conexión con microcontroladores, y existen librerías disponibles para Arduino que facilitan su implementación.

Aplicaciones Recomendadas

• Robótica móvil y navegación autónoma
• Sistemas de seguridad y detección de intrusos
• Automatización industrial y control de procesos
• Proyectos IoT y domótica
• Medición de nivel en tanques y contenedores
• Sistemas de estacionamiento automático

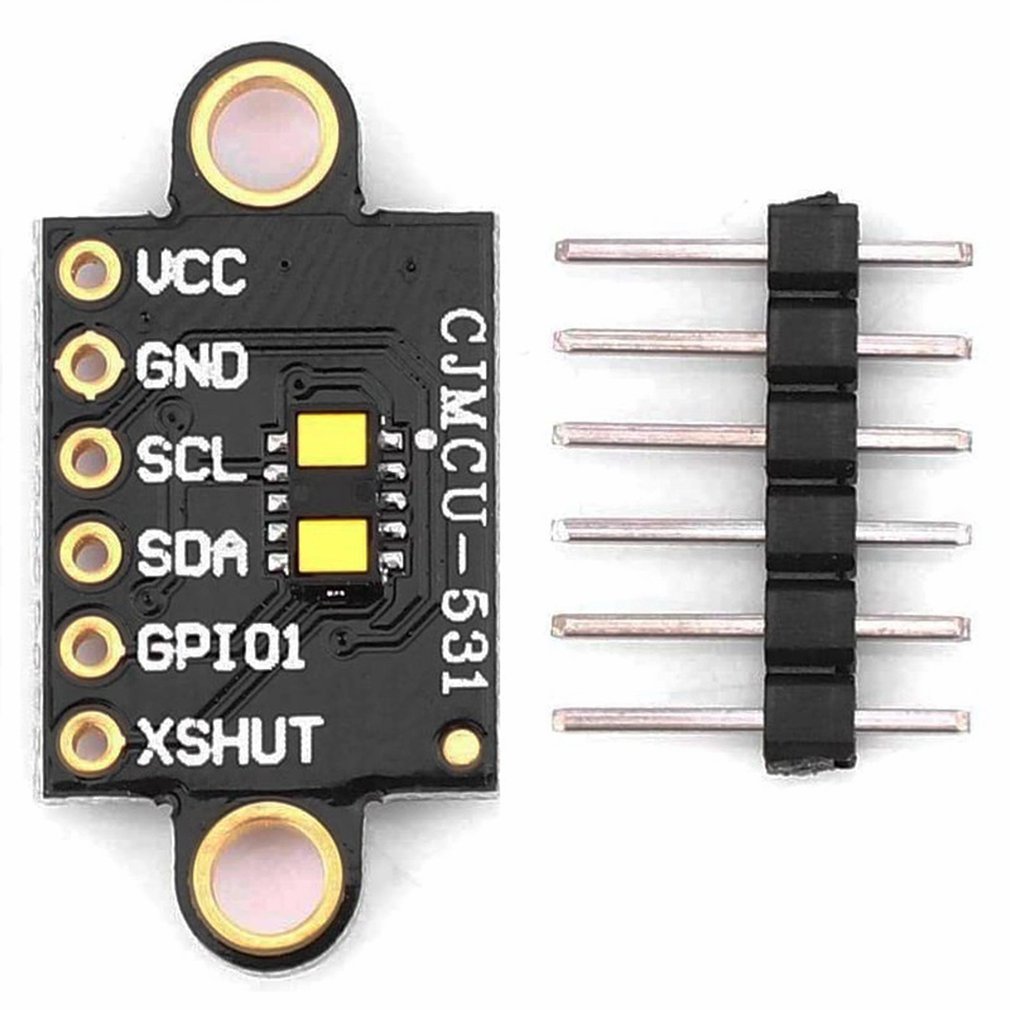

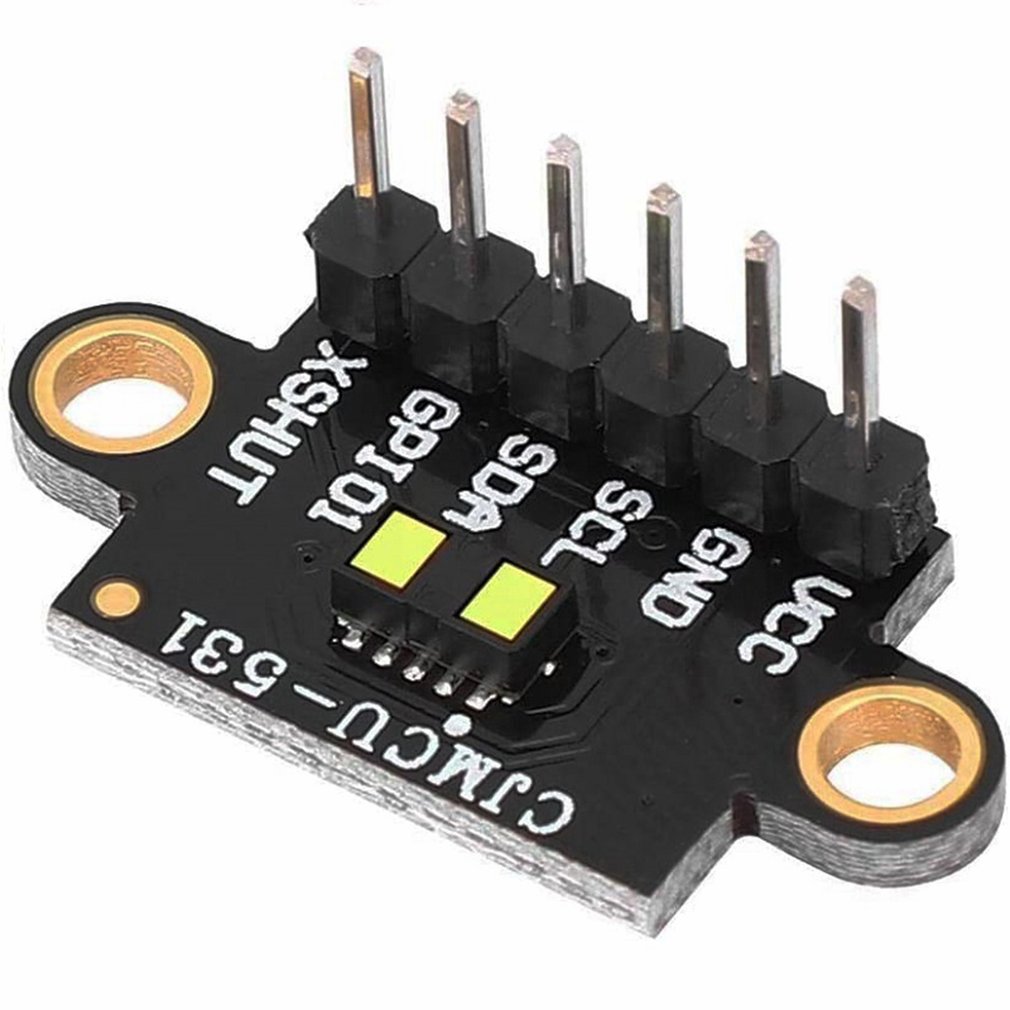

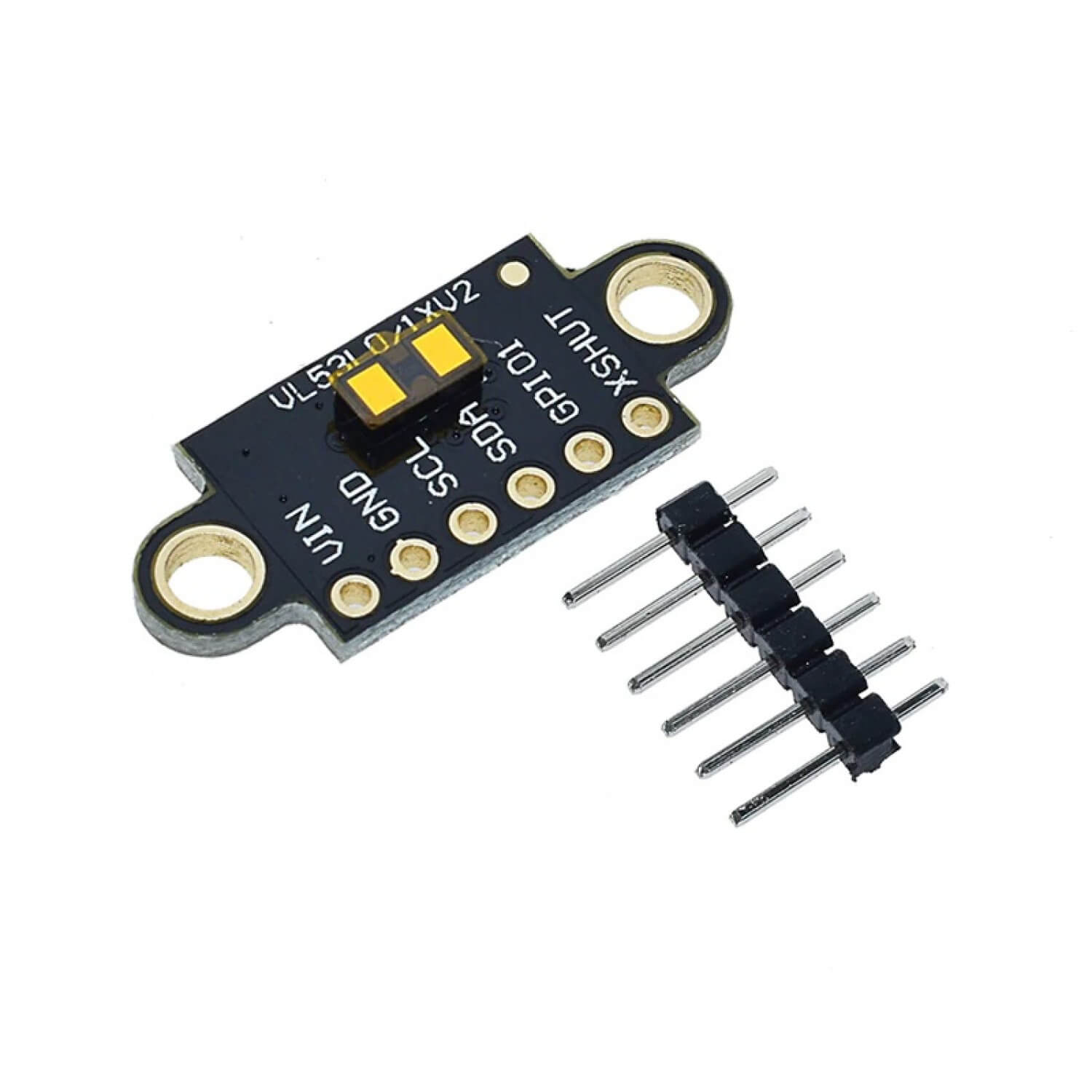

Incluye: Módulo sensor VL53L1X montado en PCB con todos los componentes necesarios para su funcionamiento inmediato.

Nota: Se recomienda consultar el datasheet oficial y las librerías de Arduino disponibles para obtener el máximo rendimiento del sensor en sus proyectos específicos.

Mas información

• Tutorial, diagramas, código y guía de uso para Arduino.
• Hoja de datos (Datasheet)
• Tutorial de uso
